1、參考標準：
QC/T 533汽車驅動橋臺架試驗方法
QC/T 534汽車驅動橋臺架試驗評價指標
QC/T 1022-2015 純電動乘用車用減速器總成技術條件
2、設備組成：
（1）機械臺架：用來安裝被試件、2臺測功機、2個扭矩傳感器等；
（2）數字化變頻調速系統：用于對測功機進行轉速、扭矩控制；
（3）實時參數測量采集系統：轉速、扭矩、功率、噪聲振動、溫度、電參數等。
（4）雙向直流電源：用于給電機控制器供電
（5）工業控制計算機：用于對系統進行軟件控制，進行數據采集、儲存、計算、曲線繪圖、打印等；
3、試驗項目：
l空載試驗
l負載試驗
l超載試驗
l穩態疲勞試驗及磨合試驗
l傳動效率試驗
l溫升試驗
l振動試驗
l噪聲試驗

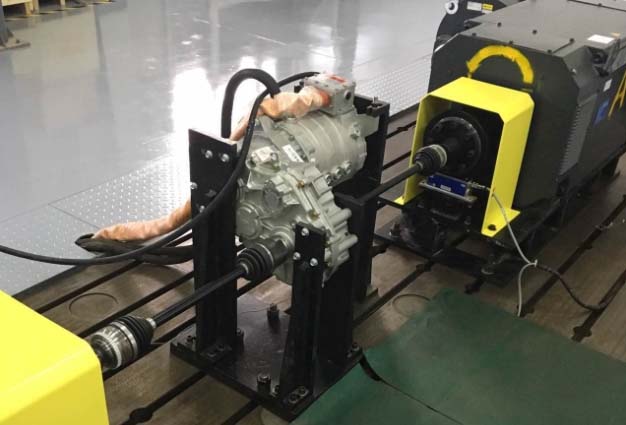

4、新能源汽車減速器試驗臺現場照片：
5、供貨清單
|
序號
|
設備名稱
|
性能參數
|
數量單位
|
|
1
|
測功加載電機
|
額定功率：105kW
峰值功率：200kW
額定轉速：800r/min
最高轉速：3000 r/min
額定扭矩：1250N
峰值扭矩：3300N
|
2臺
|
|
測功機控制器
|
ABB變頻器
額定功率200KW
|
2臺
|
|
2
|
HBM扭矩傳感器
|
型號：T40
量程：3000N.m
扭矩精度：±0.05%F.S
最高使用轉速：15000r/min
|
2臺
|
|
3
|
電纜線
|
|
1套
|
|
4
|
雙向可調直流電源
|
電壓范圍：200-600V
額定功率：150KW
|
1臺
|
|
5
|
計算機測控系統
|
顯示參數：扭矩、轉速、功率等，
轉速控制
扭矩控制
|
1臺
|
|
6
|
工業控制計算機
|
型號：IPC-610
CPU：酷睿雙核2.8G
內存：4G
硬盤：1T
光驅：DVD
顯示器：22寸液晶顯示器
|
1臺
|
|
打印機
|
型號：CP1025
A4彩色激光打印機
|
1臺
|
|
7
|
減速器總成安裝連接
|
|
1臺
|
|
8
|
加載電機、
扭矩傳感器安裝連接
|
|
2套
|
|
9
|
長距離聯軸器
|
|
2個
|
|
10
|
鑄鐵平臺、安裝附件
|
|
1套
|
|
