1、參考標準：
MT/T 1097-2008《煤礦機電設備檢修技術規范》
MT/T 101 《刮板輸送機用減速器試驗規范》出廠試驗
2、設備功能：
1、測試參數：轉速、扭矩、功率
2、參數顯示方式：計算機屏幕顯示
3、數字設定扭矩值，數字PID自動控制
4、自動控制方式： 恒扭矩
5、動態曲線顯示
3、試驗方法、操作步驟
如滿載560kw/1480rpm，其對應扭矩=400/1480*9549=3613Nm
1、25%工況：通過計算機設定扭矩值=3613*25%=903Nm，
2、50%工況：通過計算機設定扭矩值=3613*50%=1806Nm,
3、75%工況：通過計算機設定扭矩值=3613*75%=2709Nm,
4、100%工況：通過計算機設定扭矩值=3613*100%=3613Nm
序號 名 稱 數量 性能指標
1 水渦流模擬負載器 1套 完全滿足560kw/1480rpm加載試驗
獨有的恒轉矩控制方式，操作方便
通過計算機設定加載扭矩值后，模擬負載器自動加載到設定值
2 校正工具 1臺 含200kg砝碼
3 計算機測控系統 1臺 CPU主控單元
勵磁驅動單元
數據采集單元
計算機、顯示器
系統測控軟件
4、設備配置：
|
序號
|
名 稱
|
數量
|
性能指標
|
|
1
|
水渦流模擬負載器
|
1套
|
完全滿足560kw/1480rpm加載試驗
獨有的恒轉矩控制方式，操作方便
通過計算機設定加載扭矩值后，模擬負載器自動加載到設定值
|
|
2
|
校正工具
|
1臺
|
含200kg砝碼
|
|
3
|
計算機測控系統
|
1臺
|
CPU主控單元
勵磁驅動單元
數據采集單元
計算機、顯示器
系統測控軟件
|
5、其它：
1、機械連接:驅動電機---減速機---陪試減速機----可控模擬負載
2、需方負責:機械安裝連接,驅動電機,模擬負載循環水系統
3、供方負責:設備調試

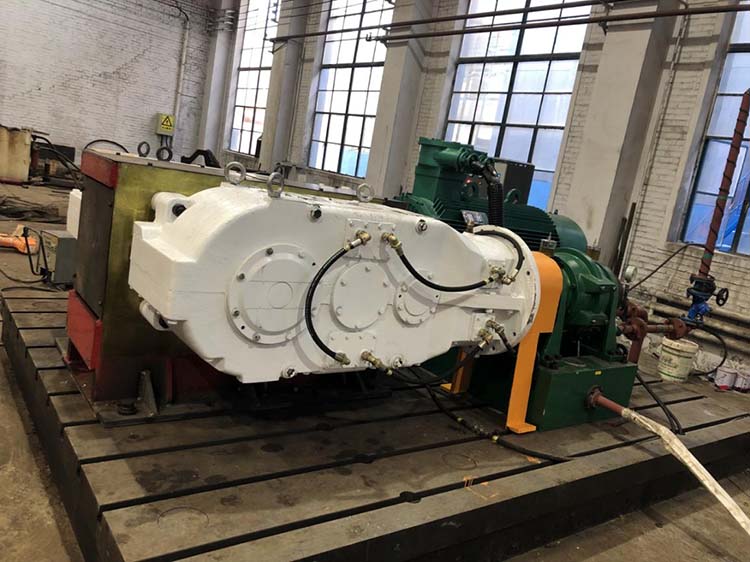

6、減速器試驗臺參考照片：
|
