1、振動頻譜分析系統簡介
振動頻譜分析儀系統是我公司聯合東南大學火電機組振動國家工程研究中心技術團隊，結合長期的振動治理經驗和深厚的理論基礎，不斷吸收采納國內外新技術成果，專門針對大型旋轉機械設備特性和運行工況研發的監測分析系統。
振動頻譜分析儀系統用于齒輪箱正常運轉情況下振動數據的采集、振動情況的在線測試，提供歷史數據、啟停數據存儲、分析圖表及數據報表打印手段，方便事后故障分析處理和趨勢分析。同時提供主輔機狀態監測數據管理及歷史趨勢分析功能，并提供現場動平衡功能。
振動頻譜分析儀系統主要技術特點如下：
嵌入式系統架構設計：系統儀器基于工業級嵌入式系統架構設計，具有小型化、智能化、高可靠性特點，接口簡單方便，并提供較大的功能擴充余地。

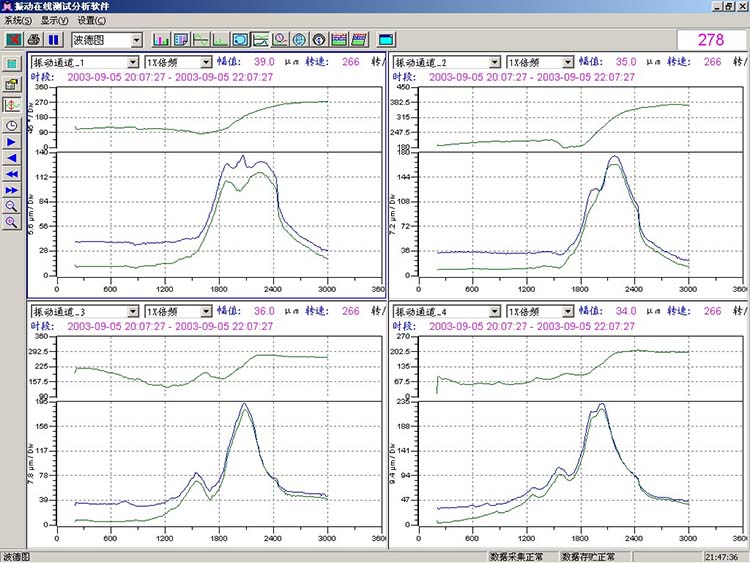

完備的監測分析功能：系統軟件提供完備的振動狀態監測與分析圖表工具，功能強大，配置靈活，用戶界面友好，操作簡單方便，可作為專業人員振動治理、故障診斷、現場動平衡的有效工具，可為設備安全性分析與評估、故障診斷、設備狀態檢修提供幫助。
技術應用：系統軟件中的正/反對稱分析工具，采用了獨有的技術，從更專業的角度，為分析工程師振動治理、故障診斷、現場動平衡的提供支持。
數據庫存貯與管理：系統軟件采用數據庫技術，以測試記錄為單位，存貯機組測試配置、測試原始數據及特征參數，為系統分析、圖表輸出、報告生成、打印、數據導出等提供更可靠、高效、開放的數據存貯、查詢、歸檔和管理支持。
2、主要功能-數據采集與信號處理
2.1信號輸入/出與處理
1.基本輸入信號：
1路鍵相（渦流/光電）；
6/8/16/24/32路振動信號（渦流、速度、加速度）。
注：渦流傳感器信號分解為直流間隙電壓信號和原始振動位移信號；
速度傳感器信號分解為振動烈度信號及積分后的原始振動位移信號；
加速度傳感器信號積分后分解為振動烈度信號及再積分后的原始振動位移信號；
對常用ICP型壓電式加速度傳感器，提供內嵌供電電源；
2.2數據采集
1.提供高速、同步振動信號數據采集，16位A/D，同步采樣速率可達100KHz；
2.鍵相信號通過鎖相倍頻，觸發通道整周期采樣，儀器提供鎖相狀態燈顯示；
3.采用16位A/D采集間隙電壓信號；
2.3智能化數據采集與處理軟件
1.轉速采集、振動信號原始波形采集、直流量采集；
2.自動根據機組或輔機運行情況實現不同的采樣速度和方式，對機組升/降速、定速、正常運行會自動識別，并進行分析和存儲，主要包括：升/降速時按定轉速變化率間隔存貯、正常運行、定速時按定時間隔存貯；可設定轉速范圍內存貯；可設定幅值變化、相位變化存貯；
2.4測量精度
軸振振幅：1.5級
瓦振振幅：1.5級
間隙電壓：±0.01V
轉速：±1 r/min
A/D：16bits, 誤差<0.1%
采樣頻率：6/8/16/24/32通道同步采樣，同步采樣頻率可達100KHz
2.5頻率響應
1.軸振：0～10KHz
2.瓦振：8～1KHz
3. 頻率分析
4. FFT頻率分析：256～65536點
5. 有效分析頻率：0.1～10kHz、1/128～128倍頻
2.6量程
1.瓦振振幅： 0～500 （μm 峰峰值）
2.軸振振幅： 0～1000 （μm 峰峰值）
3.轉速： 6～20000r/min
4.相位： 0～360°
|
